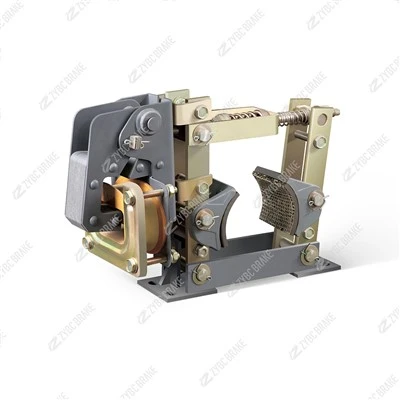

TJ2-300/200 Elektromagnetyczny hamulec bębnowy|Niezawodny hamulec dźwigu

1. Definicja modelu produktu i wyjaśnienie kodu

Pełny numer modelu: Elektromagnetyczny hamulec bębnowy TJ2-300/200TJ2-300/200 należy do elektromagnetycznych hamulców bębnowych szczękowych AC serii TJ2. Przyjmuje normalnie zamkniętą, niezawodną konstrukcję i jest szeroko stosowany do hamowania postojowego, utrzymywania ładunku i zatrzymywania awaryjnego maszyn podnoszących i transportujących. Produkt jest zgodny z normą przemysłową JB/T6406.

Interpretacja kodu modelu:

TJ2: Kod serii elektromagnetycznego hamulca bębnowego AC

300: Pasująca średnica bębna hamulcowego: 300 mm

200: Znamionowy moment hamowania 200 N·m przy pracy ciągłej JC=100%; maks. 500 N·m przy pracy przerywanej JC=25~40%

2. Przegląd produktu

Elektromagnetyczny hamulec bębnowy TJ2-300/200 to dojrzały, normalnie zamknięty hamulec przemysłowy, którego zasada działania wynosi:hamowanie sprężynowe, zwalnianie elektromagnetyczne. Jest wyposażony w elektromagnes MZD1-300 AC jako element napędowy. Po włączeniu elektromagnes pociąga zworę i mechanizm łączący, aby oddzielić szczęki hamulcowe od bębna i zwolnić hamulec. W przypadku odcięcia zasilania lub awarii zasilania wbudowana główna sprężyna dociskowa natychmiast popycha szczęki hamulcowe, aby zacisnąć bęben hamulcowy i uruchomić hamowanie awaryjne.

Hamulec ten charakteryzuje się prostą konstrukcją dźwigni, regulowanym momentem hamowania i wymienną okładziną cierną. Jest ekonomiczny i niezawodny w przerywanych cyklach pracy, powszechnie stosowany jako hamulec bezpieczeństwa w małych i średnich urządzeniach dźwigowych i przekładniowych.

3. Podstawowe funkcje i zalety produktu

Awaria-Bezpieczna konstrukcja bezpieczeństwa normalnie zamknięta: Hamowanie sprężynowe, automatyczne załączanie hamulca po utracie zasilania. Skutecznie zapobiega spadaniu ładunku i uciekaniu sprzętu, zapewnia bezpieczeństwo maszyny.

Regulowany moment hamowania: Moment hamowania można precyzyjnie regulować, zmieniając napięcie wstępne sprężyny głównej, aby spełnić różne wymagania dotyczące obciążenia.

Napęd elektromagnetyczny prądu przemiennego: Dopasowany do elektromagnesu MZD1-300 AC, szybka reakcja i stabilne działanie w przypadku częstych warunków pracy typu start-stop.

Prosta i solidna konstrukcja mechaniczna: Mniej części zużywających się,-łatwa instalacja i uruchomienie na miejscu, niski próg techniczny dla operatorów.

Szybko wymienna okładzina cierna: Nieazbestową okładzinę cierną można wymienić bez demontażu całego hamulca, co znacznie skraca przestoje i koszty konserwacji.

Stabilna wydajność tarcia: Nie-azbestowo-pół-metalowa wyściółka zapewnia stabilny współczynnik tarcia, niskie zużycie i niski poziom zapylenia.

Ekonomiczne-rozwiązanie: Dojrzały projekt przemysłowy, konkurencyjna cena fabryczna, idealna do ogólnego sprzętu dźwigowego i transportowego.

Zgodny ze standardem przemysłowym: Wyprodukowano i przetestowano zgodnie z JB/T6406 do-ciężkich zastosowań przemysłowych.

4. Zakres zastosowania

Elektromagnetyczny hamulec bębnowy TJ2-300/200 przeznaczony jest do maszyn przemysłowych wymagających bezpiecznego parkowania, utrzymywania ładunku i zatrzymania awaryjnego:

Suwnice, suwnice bramowe, wciągniki elektryczne i wciągarki

Przenośniki taśmowe i urządzenia do transportu materiałów sypkich

Maszyny hutnicze, górnicze i budowlane

Warsztatowy sprzęt do transportu i podnoszenia materiałów

Inne maszyny do przenoszenia napędu i podnośniki wymagające-hamowania awaryjnego z wyłączeniem zasilania

5. Kompletne parametry techniczne

表格

Przedmiot techniczny	Wartość parametru
Pełny model	TJ2-300/200 Elektromagnetyczny hamulec bębnowy
Typ serii	Elektromagnetyczny hamulec bębnowy serii TJ2
Dopasowana średnica bębna hamulcowego	300 mm
Znamionowy moment hamowania	200 N·m (JC=100% ciągły); 500 N·m (JC=25~40% przerywany)
Elektromagnes pomocniczy	Elektromagnes prądu przemiennego MZD1-300
Napięcie robocze	AC380V (opcjonalnie AC220V)
Zasada działania	Hamowanie sprężynowe, wyzwalanie elektromagnetyczne
Robocza temperatura otoczenia	-20 stopni ~ +40 stopni
Materiał podszewki ciernej	Wyściółka nie-azbestowa, pół{1}}metaliczna-odporna na zużycie
Obowiązek pracy	Przerywana praca cykliczna
Standard wykonania	JB/T6406
Tryb pracy	Hamulec postojowy, wyłącznik awaryjny, hamulec utrzymujący ładunek

6. Zasada działania

Zasilanie-po zwolnieniu (normalny stan działania)Kiedy elektromagnes MZD1-300 jest zasilany prądem przemiennym, siła magnetyczna przyciąga zworę i napędza mechanizm dźwigniowy. Pokonuje napięcie wstępne sprężyny głównej i odpycha szczęki hamulcowe od bębna hamulcowego. Hamulec jest całkowicie zwolniony i urządzenie może pracować swobodnie bez oporów hamowania.

Hamowanie sprężynowe (stan awaryjny i parkingowy)W przypadku odcięcia zasilania lub awarii zasilania elektromagnes natychmiast traci przyciąganie magnetyczne. Wstępnie-ściśnięta sprężyna główna napędza mechanizm dźwigni, zmuszając szczęki hamulcowe do ścisłego zaciskania bębna hamulcowego o średnicy 300 mm. Generowany jest stabilny moment hamowania ciernego, który zatrzymuje obrót i mocno utrzymuje ładunek, zapobiegając wypadkom związanym z bezpieczeństwem, takim jak upuszczenie ładunku.
