Wprowadzenie ofThruster:
Elektrohydrauliczny ster strumieniowy to rodzaj układu sterowania napędem, który ma bardzo zwartą konstrukcję i integruje silnik elektryczny, pompę odśrodkową i cylinder olejowy. Jest szeroko stosowany jako mechanizm napędowy różnych hamulców bębnowych i tarczowych, a także jako sterowanie napędem różnych zaworów przemysłowych, zastawki, wahadła kierunkowego i mechanizmu kierowniczego (GG lt; 90") i urządzeń zaciskowych.
GŁÓWNA CECHA
● Obudowa wykonana jest z odlewanego aluminium, lekka i ładnie wyglądająca.
● Silnik elektryczny ma konstrukcję bez oleju, izolację klasy F (zgodnie z wymaganiami klienta&# 39), trwałą i dobrą odporność na ciepło.
● Pokrywa skrzynki przyłączowej jest szczelnie zamknięta. Dławnica kablowa jest przystosowana do przewodu wlotowego, który jest mocny i niezawodny.
Obudowa oll zabezpieczająca przed elektrycznością osiąga stopień ochrony IP55.
● Powierzchnia osi silnika i popychacza jest traktowana specjalnie, aby części uszczelniające były znacznie trwalsze.
● Obudowa powietrza wyważającego jest umieszczona z jednej strony obudowy cylindra olejowego, co może spowodować, że pędnik będzie zainstalowany w dowolnym kierunku w zakresie 0-180 ° i zwiększy zakres użytkowania.
● Wszystkie części uszczelniające i łożyska serii Ed są produktami znanymi na całym świecie. Uszczelnienie jest niezawodne i trwałe.
STAN PRACY
● Temperatura otoczenia: -20 ℃ - +50 ℃, należy użyć oleju hydraulicznego DB -25, poniżej - 20 ℃, stosując lotniczy olej hydrauliczny YH-10.
● Wilgotność względna: ≤90%
● Napięcia: AC 3 fazy 380 V 50 Hz (inne napięcie może być wykonane w razie potrzeby)
● Praca: przerywana (S3- 60%, 1200 razy na godzinę) i ciągła (S1).
● Specyfikacja kabla zasilającego to 4x1,5m㎡, a przekrój poprzeczny przewodu może osiągnąć 4x2,5m㎡.
● Specjalne wymagania można omówić przed rozpoczęciem produkcji.

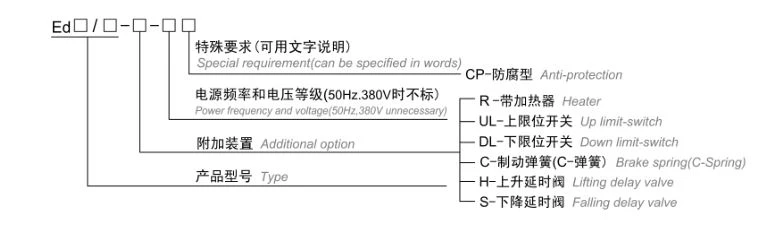

OPCJE I AKCESORIA (DOBÓR)
● Wyłącznik krańcowy w górę, który może wskazywać, czy hamulec jest otwarty lub czy ster strumieniowy znajduje się w odpowiedniej pozycji.
● Wyłącznik krańcowy w dół, który może wskazywać, czy hamulec jest prawidłowo zamknięty, czy ster strumieniowy powraca do właściwej pozycji.
Łączniki krańcowe w górę i w dół można ustawić razem.
● Wbuduj sprężynę lub zwolnij sprężynę (tylko dla steru strumieniowego o krótkim skoku). Siła sprężyny może zostać zmniejszona przez klientów, ale w granicach siły wbudowanej sprężyny (patrz tabele parametrów).
● Zawór opóźniający w górę, zawór opóźniający w dół, zawór opóźniający w górę / w dół, mogą przedłużyć czas zapalania i opróżniania bez ograniczeń. zakres opóźnienia od znamionowego
akcja. czas do 30 sekund, określoną wartość opóźnienia można ustawić jako klient' wymagania.
● Grzejnik: Klienci mogą potrzebować grzejników w miejscach, w których temperatura otoczenia jest niższa niż -25C. W załączeniu parametry grzejników
(patrz Tab.1)
Dane techniczne:
