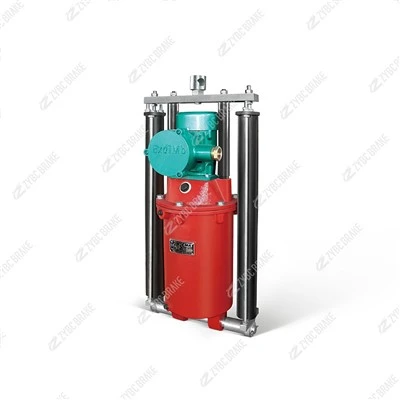

BYT1-Wybuch 45Z/6-Dowód elektrohydrauliczny ster strumieniowy
Przegląd produktu BYT1 to elektrohydrauliczny ster strumieniowy-zabezpieczony przed eksplozją, ulepszony z dojrzałej zintegrowanej konstrukcji YT1. Jest zgodny z normą GB3836 (w atmosferze wybuchowej - sprzęt chroniony przez ognioszczelną obudowę „d”), JB/T 10603-2006, normą korporacyjną Q/ZYBC i referencjami...
Opis
Przegląd produktu
BYT1 to elektrohydrauliczny ster strumieniowy-zabezpieczony przed eksplozją, ulepszony z dojrzałej zintegrowanej konstrukcji YT1. Jest zgodny zGB3836(urządzenia w atmosferze wybuchowej - chronione przez ognioszczelną obudowę „d”),JB/T 10603-2006, standard korporacyjny Q/ZYBC i referencjeDIN 15430. Istnieją trzy warianty-sprężyny powrotnej:
| Wariant | Charakterystyka powrotu | Użyj kiedy |
|---|---|---|
| Z(standard) | Normalny powrót sprężynowy -ten produkt | Ogólne zwolnienie/zacisk |
| ZB (长行程) | Wydłużony-skok powrotu sprężyny | Potrzebny większy prześwit |
| ZC (缓冲) | Amortyzowane cofanie, niski wpływ | Precyzja/podszewka-priorytet życiowy |
Specyfikacja techniczna
Wartości podano według danych opublikowanych przez producenta (wiele źródeł potwierdza); pozycje oznaczone * zależą od konfiguracji-{1}}, potwierdź w ofercie.
| Model - BYT1-45Z/6 | |
|---|---|
| Znamionowy ciąg | 450 N(45 kgf) |
| Skok znamionowy | 60 mm(40/50/60, wszystkie mają jedną kopertę montażową) |
| Silnik napędowy | 120 W (niektóre źródła 140 W), klasa B- lub F-, bez-zanurzenia |
| Napięcie znamionowe * | 380 / 660 / 1140 V, 3-fazowy prąd przemienny, 50 Hz (60 Hz na zamówienie) |
| Czas akcji | Wzrost Mniejszy lub równy 0,7 s · Spadek Mniejszy lub równy 0,4 s |
| Obowiązek / częstotliwość | S3-60% przerywanyIS1 ciągły · 720 cykli/h |
| Ochrona przeciwwybuchowa | Ex d I Mb + Ex d IIB T4 Gb |
| Obudowa / wejście | Ognioszczelna obudowa odlewana · IP54 (niektóre źródła IP55) |
| Otoczenia | -20 stopni ~ +40 stopni · RH Mniej niż lub równo 90/95% · wysokość < 2000 m · klasa zanieczyszczenia 3 |
| Montowanie | Pionowo, nachylenie mniejsze lub równe 10 stopni (ten sam rozstaw śrub co w standardzie YT1-45Z/6) |
| Waga * | ≈ 20 kg |
| Standardy odniesienia | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Wymiary montażowe i obrysowe (mm)
| Model | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Waga |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kg |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
Rodzina 45Z/4·5·6 ma jedną obwiednię montażową -, zmienia się tylko skok. Gdy dopuszczalny jest krótszy skok, ten sam wspornik akceptuje Z/4 (40 mm) lub Z/5 (50 mm) bez modyfikacji.
Dekodowanie modelu
BYT 1 - 45 Z / 6 ( napięcie )
| Segment | Oznaczający |
|---|---|
| B | Odporność na eksplozję-(隔爆) - ognioszczelna obudowa „d”. |
| YT1 | Starsza seria elektro-hydraulicznych sterów strumieniowych (dziedzictwo JB/ZQ 4388) |
| 45 | Ciąg znamionowy =45 × 10 = 450 N(nie czytaj jako 45 N) |
| Z | Typ zwrotu:Z=brak sprężyny obciążającej(wykorzystuje zewnętrzną sprężynę hamulcową); warianty ZB/ZC |
| /6 | Znamionowy kod skoku →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Napięcie w woltach, np. (380), (660/1140) |
