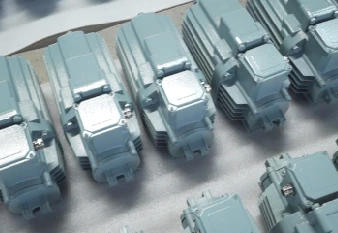

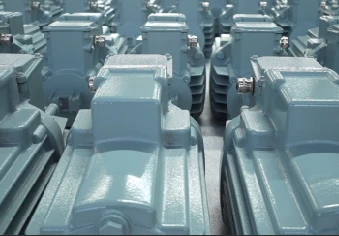

Ognioszczelny popychacz hydrauliczny Ed50/6.Ex
Przegląd produktu i dekodowanie nazw Ed=Elektro-rodzina sterów strumieniowych elektrohydraulicznych 50=50 daN ciąg nominalny=500 N /6=60 mm skok nominalny.Ex=Konfiguracja ognioszczelna/zabezpieczona przed wybuchem- producenta - NIE jest uniwersalnym przyrostkiem certyfikacji. Ed50/6.Ex należy traktować jako proponowany wariant Ex...
Opis
Przegląd produktów i dekodowanie nazw
wydRodzina=elektrohydraulicznych sterów strumieniowych-
50= 50 daN ciąg nominalny=500 N
/6Skok nominalny=60 mm
.Były= Konfiguracja ognioszczelna/zabezpieczona-wybuchem producenta- NIE jest uniwersalnym sufiksem certyfikatu.
Ed50/6.Ex należy traktować jakoproponowany wariant Ex Ed50/6, a nie jako gwarantowany certyfikat międzynarodowy. Najbardziej kompletnym publicznym dowodem jest deklaracja producenta z serii Ed-:Stopień Ex d IIB T4 Gb / Ex tD A21 IP65 T130, z odniesieniami CNEx 20.0818 / 20.0819. Potwierdza to opis klasy w zapytaniu-, ale nie dowodzi, że każda fabryka, partia lub jednostka sprzedawana jako „Ed50/6.Ex” posiada ten sam certyfikat.
Ramy specyfikacji
| Przedmiot | Wycena-gotowej linii bazowej / w celu potwierdzenia | Notatka dowodowa |
|---|---|---|
| Nominalny ciąg | 500 N | Logika modelu Ed i wiele źródeł Ed50/6 są zgodne. |
| Skok nominalny | 60 mm | Oznaczenie „/6”. |
| Moc znamionowa | 210 W (typowo) | Ten sam rysunek pojawia się dla próbek Ed50/6 i BEd50/6. |
| Napięcie / częstotliwość | AC 380–460 V, 50/60 Hz (w zależności od-producenta) | Literatura standardowa zwykle podaje 380 V/50 Hz. |
| Izolacja | Klasa F-(zależy od producenta/zamówienia-) | Inne próbki Ed pokazują B lub F na żądanie. |
| Obudowa / ochrona | Do IP65 deklarowany w literaturze-serii Ex | Próbki inne niż-Ex mogą mieć oznaczenie IP55; potwierdź rzeczywistą jednostkę. |
| Czas przedłużenia/zwrotu | Według raportu z testów producenta | Opublikowane wartości obejmują 0,45/0,39 s, 0,60/0,60 s i mniejsze lub równe 0,6/0,4 s w różnych warunkach-nie mieszać. |
| Obowiązek / częstotliwość | Typowa literatura: 900–2000 cykli/h | Maksymalna liczba cykli, odpowiednie cykle i całkowita praca hamulca to różne wskaźniki. |
| Montowanie | Preferowane pionowe; nachylony/poziomy zgodnie z zatwierdzonym rysunkiem | Utrzymuj właściwą-orientację wyważonego cylindra. |
| Oznaczenie Ex | Stopień Ex d IIB T4 Gb / Ex tD A21 IP65 T130 | Tylko jeśli wynika to z ważnego certyfikatu i tabliczki znamionowej. |
Jak to działa
Energetyczne - wydanie
Silnik napędza pompę odśrodkową; ciśnienie hydrauliczne powoduje wysunięcie tłoka/tłoczyska i zwolnienie podłączonego hamulca.
Powrót bez-zasilania-
Sprężyna cofa siłownik. Sprężyna hamulca stanowi główną-bezpieczną siłę.
Kontrolowane uruchomienie
Skok, przełożenie dźwigni, siła sprężyny i cykl pracy muszą zostać sprawdzone dla kompletnego zespołu hamulca.
Potwierdź wymagane przełożenie ciągu do dźwigni, siłę-sprężyny hamulca, zużycie okładzin, margines skoku i przeciwciśnienie.
Zachowaj wyważoną orientację cylindra pokazaną na rysunku montażowym.
Nie spawaj, nie wiąż ani nie blokuj mechanicznie pręta w sposób utrudniający-bezpieczny powrót.
Tolerancję napięcia zasilania, cykl pracy, temperaturę otoczenia i wejście kabla należy określić przed wydaniem zamówienia.
