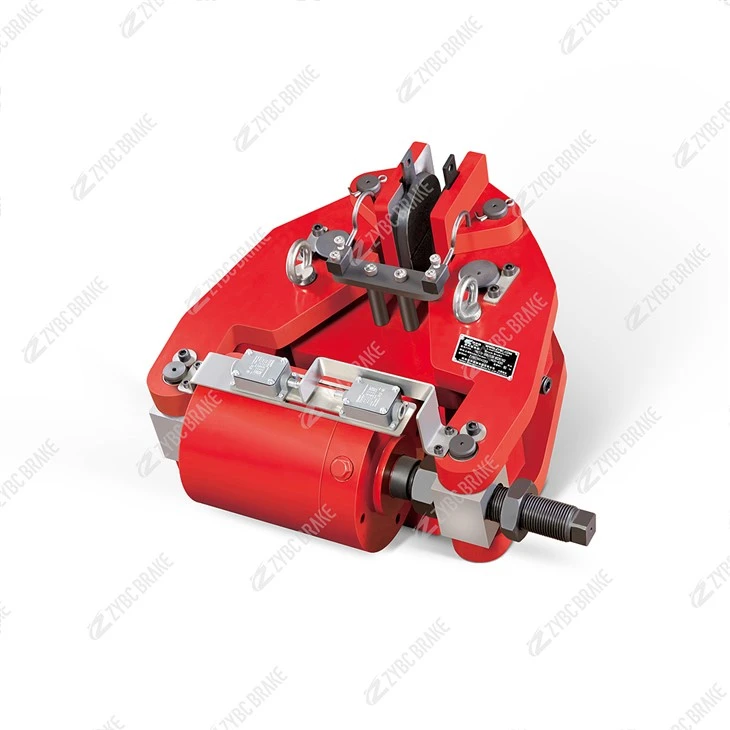

SBD125-Hydrauliczny, niezawodny hamulec tarczowy
Omówienie i dekodowanie modelu SBD-A to ulepszony wariant oryginalnej rodziny hamulców bezpieczeństwa SBD. Niezawodny zacisk-jest montowany na wale bębna, zaciska tarczę hamulcową za pomocą podkładek ciernych i jest utrzymywany w stanie „hamowania” za pomocą pakietu sprężyn-tarczy; olej pod ciśnieniem z HPU...
Opis
Przegląd i dekodowanie modelu
SBD-A to ulepszony wariant oryginalnej rodziny hamulców bezpieczeństwa SBD. Niezawodny zacisk-jest montowany na wale bębna, zaciska tarczę hamulcową za pomocą podkładek ciernych i jest utrzymywany w stanie „hamowania” za pomocą pakietu sprężyn-tarczy; olej pod ciśnieniem z HPU cofa tłok i zwalnia hamulec. Jest to standardowy hamulec bezpieczeństwa wału-o niskiej-prędkości w żurawiach-wytwarzanych w Chinach, zgodny zJB/T 10917-2008(hamulce tarczowe/zaciskowe).
| Kod | Oznaczający | Wartość dla tej jednostki |
|---|---|---|
| SBD | Hamulec bezpieczeństwa, typ tarczowy (zastosowany-sprężynowy) | Rodzina SBD |
| 125 | Znamionowa całkowita siła mocowania | 125 kN(≈ 90 kN efektywna siła hamowania) |
| A | Wersja montażowa/konstrukcyjna | Typ A-(wymiary A, C, d1, d2 na stół) |
| -D×t | Średnica tarczy × grubość (przyrostek zamówienia) | np.. -1600×30 → Ø1600 / 30 mm |
| I/II | Sufiks wersji-montowania | I-wersja lub II-wersja instalacji |
| R / L | Opcja wyłącznika krańcowego zwolnienia/zużycia | Opcjonalne wyłączniki krańcowe-położenia otwartego i podkładki- |
Dane techniczne
| Parametr | SBD125-A | Notatka |
|---|---|---|
| Całkowita siła mocowania | 125 kN | Ocena; ustawić, regulując-nakrętkę + tłok-występ tłoczyska L |
| Siła hamowania (skuteczna). | 90 kN | Siła dostępna przy średnicy tarcia |
| Ciśnienie robocze cylindra | 9 MPa (≈90 barów) | Aby zwolnić, HPU musi dostarczyć wartość większą lub równą tej wartości |
| Ilość oleju do uwolnienia | 90ml | Na otwarcie; odpowiednio dobierz rozmiar zasilacza HPU |
| Zwolniony (otwarty) luz | 0,75 – 1,5 mm | Jednolite obie strony; automatycznie-kompensowana w miarę zużycia klocków |
| Średnica tarczy hamulcowej D | Ø800 – Ø1800 mm | d1=D - 135 (mm); d2max=D - 270 |
| Współczynnik tarcia μ | 0,35 (obliczenie) / 0,36 (nominalnie) | Twarda wyściółka nie-azbestowa |
| Moment hamowania M | M = μ × d1 × F (N·m) | Patrz §4 obliczenia |
| Waga | 195 kg | Zespół zacisku |
| Obowiązek / odpowiedź | Szybkie zamykanie, krótki czas załączania | Obowiązek awaryjny / parkingowy; nie ciągła obsługa tarcia |
| Śruby montażowe | Śruby fundamentowe (patrz wymiary A, C) | Moment obrotowy zgodny ze specyfikacją |
Warunki pracy
Temperatura otoczenia:-20 stopni do +40 stopni(niektóre źródła -25 stopni; potwierdzenie dla dostawcy / opcja tropikalna)
Wilgotność względna Mniej niż lub równa 90%, bez kondensacji; wysokość mniejsza lub równa 2000 m
Brak silnej korozji, brak łatwopalnej/wybuchowej atmosfery przy hamulcu -standardowy SBD NIE jest-zabezpieczony przed eksplozją; do stref zagrożonych stosować serię BYWZ5 / DYW / Ed.Ex
